Budowa systemu VIELE USM

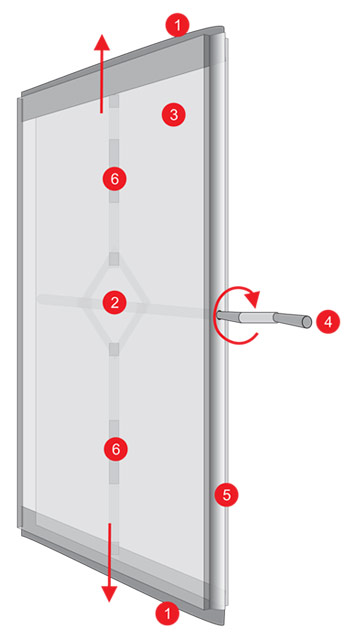

VIELE USM \ Detale konstrukcyjne


1. ROZPIERACZ
2. MECHANIZM ROZPIERAJĄCY
3. PŁYTA MODUŁU
4. USM 100: DŹWIGNIA, USM 70: KORBKA
5. PROFIL ZAMYKAJĄCY „wpust-pióro”
6. SPRĘŻYNA

PARAMETRY MODUŁU:

Wysokość modułu: 2000 – 8000 mm
Szerokość modułu: 600 - 1500 mm
Grubość modułu: USM 100: 100 mm, USM 70: 70 mm

Dźwiękoszczelność Rw:
a. 40 dB,42 dB, 45 dB, 48 dB, 50 dB, 52 dB
(moduły pełne typu TE, NE, D1, D2,D0,90,45,T)

b. 35 dB, 38 dB
(moduły przeszklone typu: PB, PO) - na zamówienie

Ciężar modułu:
35-55 kg/m2 - w zależności od dźwiękoszczelności

Powierzchnia modułu:
a. płyta laminowana (18mm) (standard)
b. płyta MDF
b. płyta gipsowo-kartonowa

Okleina modułu:
a. laminat CPL ( standard) lub HPL ;
b. fornir (buk, brzoza, dab, mahon, orzech
amerykanski,itp.);
c. drewno ;
d. szkło ;
e. tapeta ;
f. blacha ;
g. lustro ;
h. powierzchnie perforowane ;
i. malowane ( możliwość pomalowania ścian dowolnymi
farbami w dowolne wzory)(standard );
i. inna dowolna według ustaleń

VIELE USM \ Szczegóły

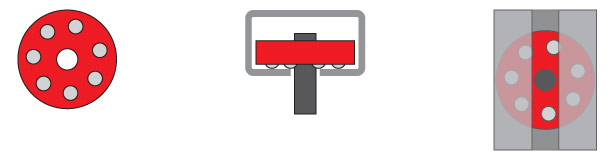

VIELE USM \ Wózek


Wózek z 7 łożyskami Wózek z uchwytem modułu umieszczony w torze jezdnym


VIELE USM \ Tor


Tor Tor z kątownikiem do zaczepu sufitu podwieszanego

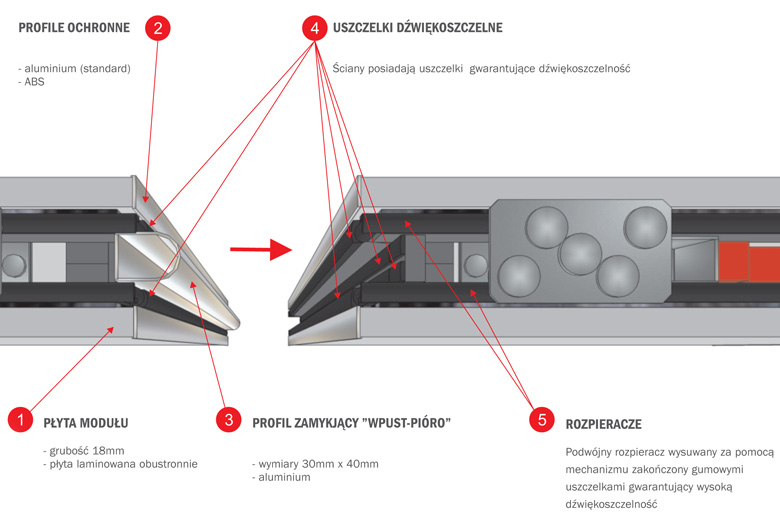

VIELE USM \ Profile ochronne

MODUŁY Z ALUMINIOWYMI PROFILAMI ZABEZPIECZAJĄCYMI MODUŁY Z ABS
